特點：
● 大幅減小現場試驗時對供電電源的要求
● 體積和重量都遠小于試驗變壓器
● 適合高電壓等級試品和長距離電纜的現場試驗
產品介紹
試驗原理：

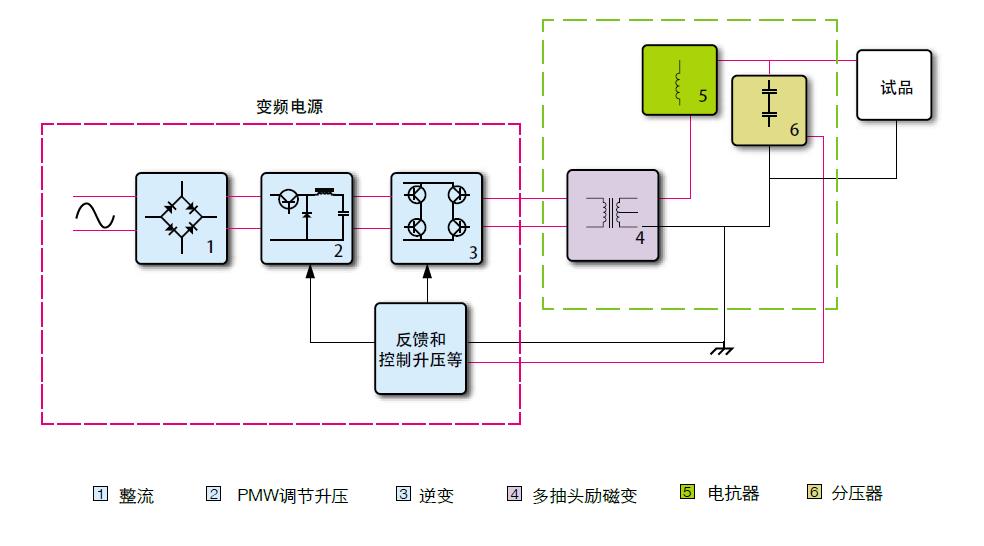

● 變頻電源輸出合適頻率的電壓，經勵磁變，使試品和電抗器組成的LC回路，諧振產生高壓
● 利用諧振電抗器和被試品電容諧振產生高電壓和大電流，電源只需提供系統中有功損耗的部分，試驗所需的電源功率只有試驗容量的1/Q（Q亦稱品質因數，本系列產品Q值在30~130）
● 試品發生擊穿時，失去諧振條件，高電壓立即消失，電弧即刻熄滅，不會出現任何恢復過電壓

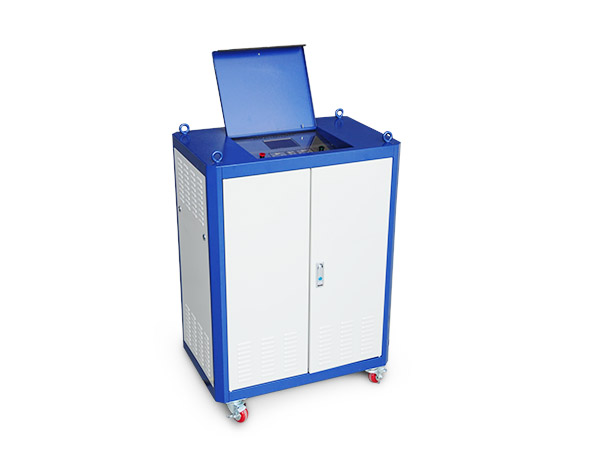

脈寬調制式變頻電源特點
● 采用IGBT功率模塊，變頻電源體積小
● 試驗數據可存儲、調閱，有計算機接口，可打印試驗數據
● 多種操作模式：自動調諧/手動升壓、手動調諧/手動升壓、自動調諧/自動升壓
● 智能升壓控制，在升壓過程中采用不同步進速率逐次逼近試驗電壓值，并鎖定試驗電壓值，防止過電壓
● 設有過流、過壓、過熱及高壓閃絡等多種保護，可承受高電壓大電流的放電沖擊
● 大功率變頻電源采用光纖遠控，確保人身安全

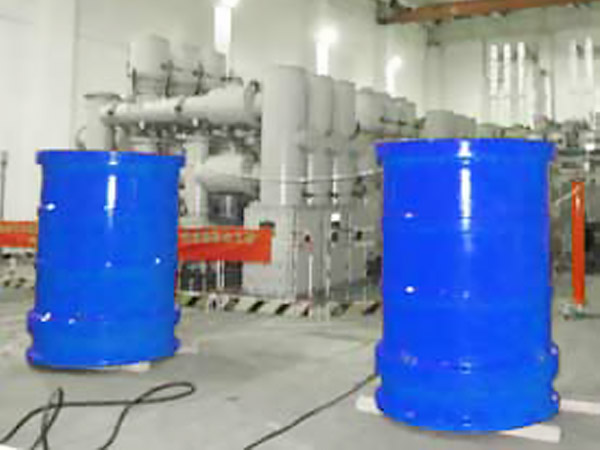

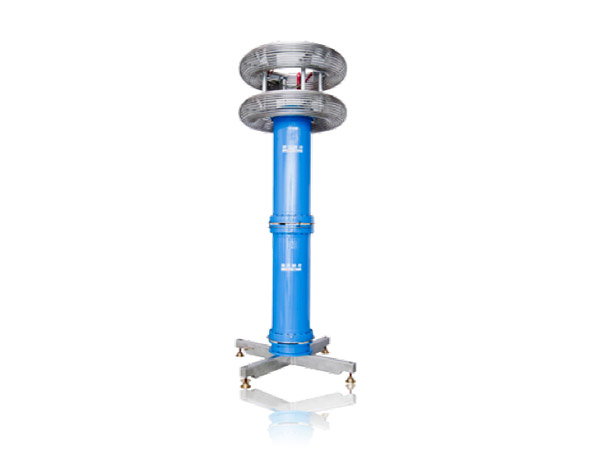

干式電抗器
● 環氧玻璃絲纏繞筒式結構，銅導線繞組，真空整體澆注，外有憎水層。可人力搬運、組裝。
● 適用于110kV及以下電壓等級GIS、開關、互感器、變壓器中性點等電氣設備交流耐壓試驗，35kV及以下電壓等級電纜交流耐壓試驗

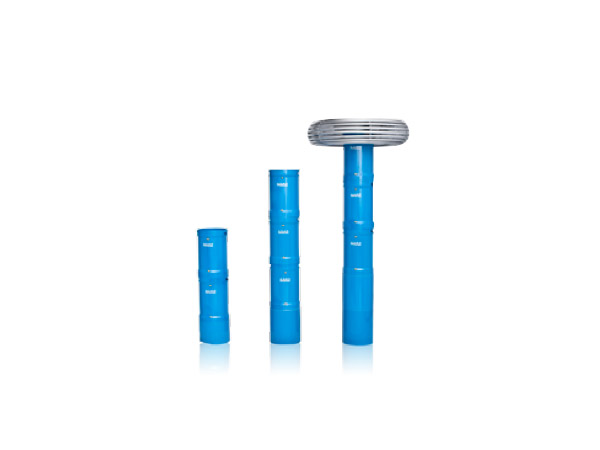

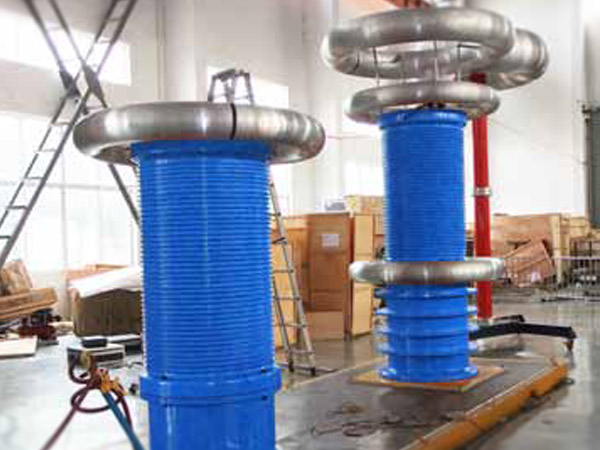

油浸式環氧外殼電抗器
● 環氧玻璃絲纏繞筒式結構，銅導線繞組，真空烘燥，油浸自冷式，上下隔磁板，防止渦流發熱。
● 線圈采用剛性骨架與筒體固定，增加耐熱耐腐蝕減震膠墊，提高長途運輸抗震性。
● 采用耐油橡膠和無紡纖維的復合盆式油膜，使用壽命長，防止油位變化造成油膜損壞。
● 可多抽頭引出，滿足各種電容量的試品試驗要求
● 適用于高電壓等級電氣設備的交流耐壓試驗以及長距離電纜交流耐壓試驗。

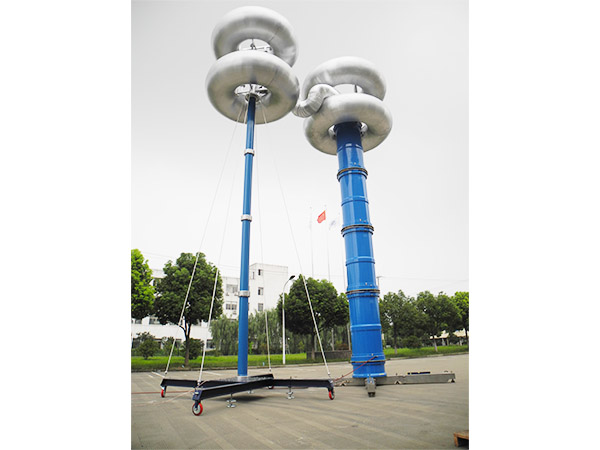

1200kV串聯諧振耐壓試驗系統
典型配置：
● HVFRF-200kW變頻電源1臺
● ZB-200kVA勵磁變壓器1臺
● HVDK-300kV/7A/150H高壓電抗器4臺
● HV-1200kV交流電壓測量系統1套
典型應用：
適用于1000kV及以下電壓等級GIS、開關、互感器、變壓器中性點等電氣設備交流耐壓試驗
客戶案例：
華北電科院、江蘇電科院、江西電科院、甘肅送變電、貴州送變電等
750kV串聯諧振耐壓試驗系統
典型配置：
● HVFRF-200kW變頻電源1臺
● ZB-200kVA勵磁變壓器1臺
● HVDK-250kV/6A/200H高壓電抗器3臺
● HV-750kV交流電壓測量系統1套
典型應用：
適用于500kV及以下電壓等級GIS、開關、互感器、變壓器中性點等電氣設備交流耐壓試驗；220kV、110kV電纜2-3kM交流耐壓試驗
500kV串聯諧振耐壓試驗系統（可車載化）
典型配置：
● HVFRF-100kW變頻電源1臺
● ZB-100kVA勵磁變壓器1臺
● HVDK-250kV/6A/200H高壓電抗器2臺
● HV-500kV交流電壓測量系統1套
● 車載試驗平臺（可選配）
典型應用：
適用于220kV及以下電壓等級GIS、開關、互感器、變壓器、電力電纜（1-2kM）等電氣設備交流耐壓試驗，車載式設計可在不卸車的情況下進行試驗。
260kV串聯諧振耐壓試驗系統
典型配置：
● HVFRF-50kW變頻電源1臺
● ZB-50kVA勵磁變壓器1臺
● HVDK-130kV/5A/130H高壓電抗器2臺
● HV-300kV交流電壓測量系統1套
典型應用：
適用于110kV及以下電壓等級GIS、開關、互感器、變壓器、電力電纜（2kM）等電氣設備交流耐壓試驗，車載式設計可在不卸車的情況下進行試驗。
230kV/30A*2串聯諧振耐壓試驗系統
典型配置：
● HVFRF-200kW變頻電源1臺
● ZB-200kVA勵磁變壓器1臺
● HVDK-230kV/3A/30H高壓電抗器2臺
● HV-250kV交流電壓測量系統1套
典型應用：
適用于220kV/8km、110kV/10km電纜交流耐壓試驗
客戶案例：
成都供電局、大連供電局、汕頭供電局、鄭州供電局、湖南送變電等
技術參數

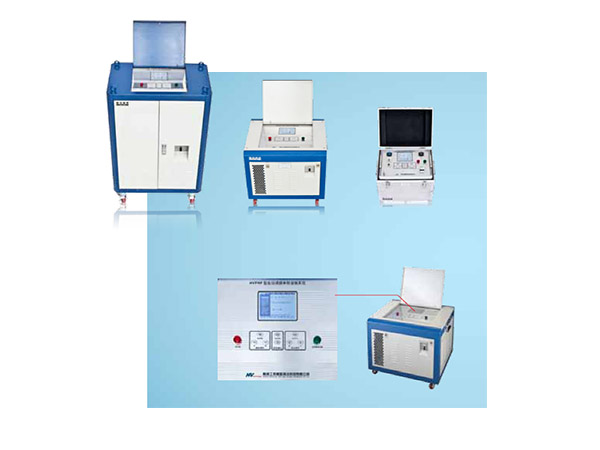

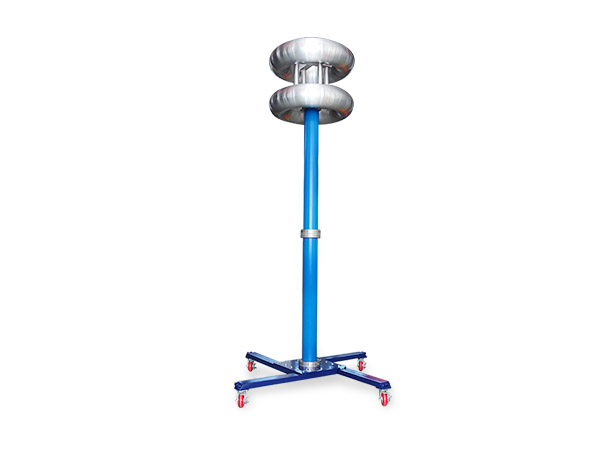

HVFRF型自動調頻串聯諧振試驗系統典型配置
| 變頻電源 | 勵磁變壓器 | 數量 | 電抗器 | 數量 | 分壓器 | 滿足試品 | ||
|---|---|---|---|---|---|---|---|---|
| 10kV電纜 | 35kV電纜 | 其他 | ||||||
| HVFRF-5kW | ZB-5kVA | 1 | HVDK- 22kV/2A/42H | 3 | HV-60kV/300pF | 3kM | 1kM | - |
| HVFRF-10kW | ZB-5kVA | 2 | HVDK- 22kV/2A/42H | 6 | HV-60kV/300pF | 6kM | 2kM | - |
| HVFRF-5kW | ZB-5kVA | 1 | HVDK- 27kV/1A/130H | 4 | HV-120kV/2000pF | 2kM | 1kM | 35kV及以下電力變壓器、開關等電氣設備的交流耐壓試驗； |
| HVFRF-20kW | ZB-10kVA | 2 | HVDK- 27kV/1A/130H | 10 | HV-220kV/1000pF | 5kM | 2.5kM | 110kV及以下電力變壓器、GIS、開關、互 感器等電氣設備的交流耐壓試驗；500m 110kV400mm2電纜交流耐壓試驗 |
| HVFRF-10kW | ZB-5kVA | 2 | HVDK- 27kV/2A/130H | 4 | HV-60kV/300pF | 4kM | 2kM | - |
| HVFRF-30kW | ZB-15kVA | 2 | HVDK- 27kV/2A/130H | 10 | HV-220kV/1000pF | 8kM | 5kM | 110kV及以下電力變壓器、GIS、開關、互感器等電氣設備的交流耐壓試驗； |
| HVFRF-20kW | ZB-10kVA | 2 | HVDK- 22kV/2A/42H | 4 | HV-60kV/300pF | 4kM | 1kM | 發電機組（出口電壓≤27V，電容量：0.15～0.29uF；試驗電壓35kV）的交流耐壓試驗 |
